磨矿占选厂一半电耗？

这3个设备漏洞，悄悄吃掉几十万电费。很多选矿厂算账，总电耗里磨矿工段能占50%—60%，是名副其实的“电老虎”。这个占比对常规破碎－磨矿－浮选流程的硫化矿选厂具有普遍性，自磨流程、重选厂、磁选厂等因工艺结构不同会有差异。

大多数人觉得这是理所应当——要把矿石磨细解离，总得耗电。但跑过众多现场就会发现：同样规模、同类型矿石的选厂，吨矿磨矿电耗能差出20%—30%。差异不只是受矿石硬度、处理量波动影响，很大程度上源于设备低效、运行匹配不当带来的隐性浪费。

很多电，根本就是白白花掉的。

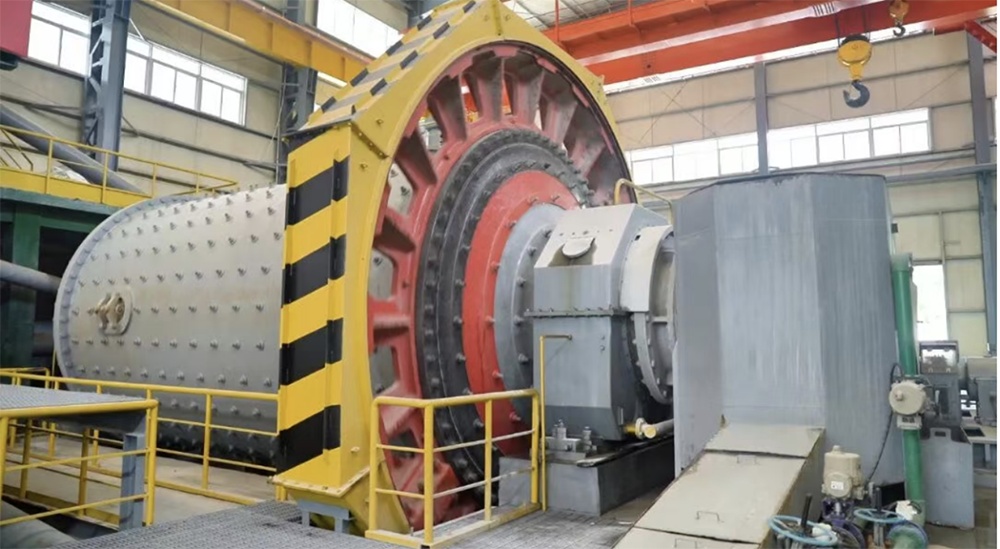

一、衬板磨损超限：效率掉了，电耗涨了

很多选厂的衬板，用到裂了、断了才换。觉得“没坏就能用”，却不知道衬板磨平、提升条磨损后，钢球抛落高度直接下降，冲击研磨力大幅减弱。看起来设备还在转，其实有效磨矿功已经掉了，电耗却没降，等于白花电费换不来产量。

这种隐性损耗在格子型球磨机配高锰钢衬板、处理中硬硫化矿的场景中尤为典型；高磨蚀性矿石衬板磨损速度更快，损耗出现更早。

1. 现场信号：磨机声音发闷、冲击感弱；主电机电流看着不低，但磨矿台效下降、细度持续跑粗。

2. 电耗损失：当提升条高度磨损至原高度的2/3（超过常规磨损限值）后，磨矿效率下降15%—20%，吨矿电耗反向上升10%—15%。以常规吨矿磨矿单耗10-15度的中型选厂为例，相当于每磨1吨矿，多耗1.5-2度电。

3. 快速判断：听声音：冲击声从清脆变沉闷，节奏模糊；看数据：电流正常，但台效、细度双降；停机核查：提升条高度磨损超过原高度1/3

4. 优化方向：按磨损周期定期检查，磨损到限及时更换；高磨蚀性矿石优先选用高锰钢或橡胶衬板，根据矿石性质匹配选型。

5. 节电收益：在衬板严重磨损、接近失效的工况下，更换达标衬板后，磨矿电耗可下降8%—12%，台效同步提升。

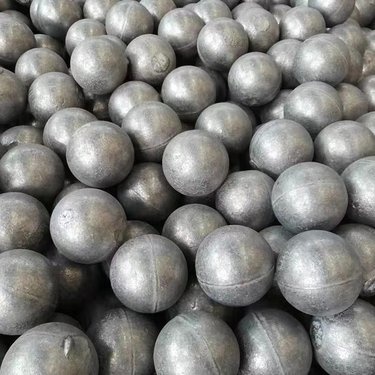

二、钢球级配失衡：电流虚高，磨矿无效

很多现场调磨矿，第一反应就是加钢球、加大球。觉得钢球越多、越大，磨得越细。其实级配不对，大球小球比例失衡，要么粗粒磨不碎，要么细粒过磨；电流看着很高，有效磨矿功却很少，电耗全浪费在了钢球互撞、空砸上。

一段磨矿与二段磨矿的最优级配差异较大，闭路流程对级配稳定性的要求远高于开路流程；矿石硬度越高，级配对电耗的敏感度越强。现场信号：磨机电流偏高，但排矿细度忽粗忽细；钢球补加不少，台效没见涨。

1. 电耗损失：钢球级配明显偏离最优区间时，吨矿电耗上升8%—12%，细度还经常不达标。

2. 快速判断：筛分排矿产品，粒级分布两头大、中间小；停机清仓检查，碎球、变形小钢球占比过高

3. 优化方向：按矿石硬度、给矿粒度、目标细度确定级配方案；定期补加合格钢球，定期清仓筛除碎球、变形球。清仓周期需结合矿石磨蚀性调整，中硬硫化矿可按季度开展，高磨蚀性矿石需缩短至1-2个月。

4. 节电收益：若原级配存在明显失衡、碎球占比高，优化后磨矿电耗可下降5%—10%，细度稳定性大幅提升。

三、磨矿负荷错配：吃不饱、吃太饱，都费电

很多人觉得磨机只要转着，耗电量就差不多，给矿多点少点影响不大。其实球磨机有最佳负荷区间：给矿太少“吃不饱”，钢球空砸，电耗都花在互相碰撞上；给矿太多“吃太饱”，胀肚闷转，磨矿效率暴跌。

两种情况都费电。从专业角度，磨矿负荷以充填率、料球比和磨矿浓度为核心衡量指标。

常规一段闭路磨矿的最佳充填率通常为35%—45%，对应处理量一般为设计值的70%—90%，但具体数值需结合矿石可磨性试验标定，不存在统一的固定标准。

现场信号：

1. 负荷过低：电流偏高，处理量低，吨矿电耗飙升

2. 负荷过高：电流下降，排矿跑粗，甚至胀肚吐矿

3. 电耗损失：实际负荷偏离最佳区间20%时，吨矿电耗上升10%—18%；其中负荷过低时空砸损耗更突出，电耗增幅通常高于负荷过高的场景。

快速判断：

1. 结合给矿量、电流、排矿细度交叉验证

2. 常规闭路磨矿合理处理量区间，通常为设计处理量的70%—90%，仅作经验参考

优化方向：

根据磨机规格、矿石性质，锁定最佳给矿量和磨矿浓度；稳定给矿，避免大幅波动。

节电收益：若原负荷偏离最佳区间较大，优化匹配后，吨矿电耗可下降10%—15%，处理量还能提升5%—10%。

四、磨矿节电优化，按这个顺序排查

无衬板开裂、严重胀肚等显性设备故障时，建议按成本从低到高、调整从易到难的顺序排查，少走弯路；若已出现显性故障，优先处置故障点。

1. 先稳负荷：核对给矿量、磨矿浓度，先把负荷拉回最佳区间，稳定给矿，避免大幅波动。

2. 再调级配 ：排查钢球级配状态，筛除碎球，按要求补配合适尺寸钢球，定期补加、定期清仓。

3. 最后查衬板：排除前两个因素后，磨矿效率仍低、电耗仍高，再停机检查衬板磨损情况，到限更换。

五、如何从选矿根本上节能增效

如果想要达到磨矿的最佳状态，避免“有多余电耗”的问题，合理升级磨机上的原始配件是至关重要的，而磨机衬板是最能直接保护磨机本体，且直接影响下矿量和出矿量指标的关键原件之一。由于磨机衬板本体较重，也是影响磨矿选矿厂电耗的决定性因素。

 现江苏国泰机械制造有限公司自主研发并生产的双金属耐磨复合衬板，采用双金属浇铸工艺（KMTBCr28+35#钢、耐磨层硬度HRC58～62，使用寿命较前者大于2-2.5倍，在保护磨机本体的同时，减少衬板更换次数，降低维护人员劳动强度。不仅继承了高铬铸铁的耐磨硬的通性，也规避了其易断没有韧性的缺点；且该种双金属耐磨复合衬板在选择磨机上无局限性，可以通用各类型球磨机，棒磨机。在减少球耗的同时，还能够提高磨机的台时处理量从而大大提高设备使用效率。是能“短平快”地解决磨机衬板不耐磨、及磨机下矿量不稳定的理想选择。

由于我司（江苏国泰机械制造有限公司）生产的双金属耐磨复合衬板自身硬度高，采用双波峰的设计，能将钢球自身提高高度比使用原有衬板甩出距离高出一大截，使得物料矿石得以充分研磨，保证细度和下矿量的充分稳定，从而规避磨机内部“欠磨”和“过磨”的问题。因为通过自身的重量加惯性来磨损物料矿石，选矿厂单位选择江苏国泰生产的双金属耐磨复合衬板能保证钢球提升与冲击、矿石破碎、球磨介质之间的摩擦得到真正意义上的平衡，使得磨机电流消耗同比下降，磨机的研磨效率也能得到提高，为选矿企业做到真正的降本增益。
