球磨机衬板磨到什么程度该换？

很多选厂都有一个习惯：衬板没漏，就继续用。结果往往是磨矿细度开始波动、台时处理量下降、钢球单耗越来越高、浮选回收率莫名下滑、电耗不断升高、旋流器返砂异常增加，最后停机一看衬板已经磨平了。

但真正的问题，并不是“衬板坏了”，而是磨机工况早就已经变了。

很多矿山每年都在研究药剂、浮选、磁选，却忽略了一个基础的问题：衬板磨损，本质上是在改变磨矿能量结构。衬板不是简单的“防磨层”，它实际上决定了钢球抛落高度并影响介质运动轨迹与能量传递方式、磨矿冲击能、矿浆运动轨迹、球荷分布状态、磨机有效容积、分级负荷稳定性。

一旦衬板磨损超过临界值，整个磨矿体系都会发生变化。很多时候，尾矿跑高、细度异常、钢耗增加，根本原因并不在浮选，而在磨机内部。

01.为什么衬板磨损后，磨矿指标会越来越差？

很多人认为衬板磨损只是“厚度变薄”。实际上并不是。真正影响生产的，是衬板“形状”变化。尤其是提升条高度、波峰结构、工作角、提升能力。这些参数决定了钢球是“抛落冲击”还是“滑动研磨”。不同磨机结构与工况下，衬板磨损对工艺指标的影响程度会有所不同。

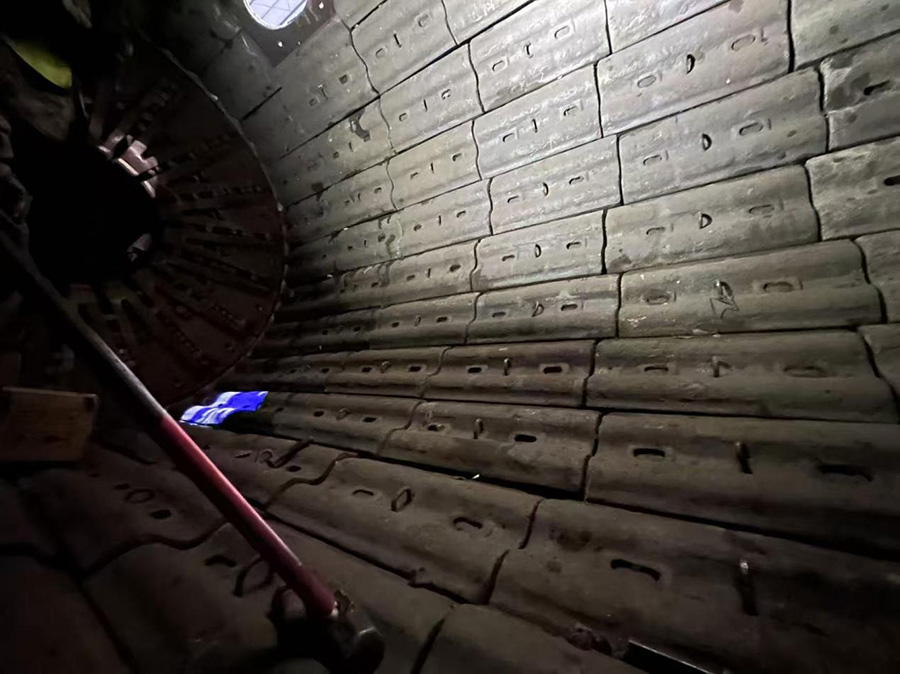

02.衬板一旦磨平，钢球有效抛落高度明显下降

这是现场典型的问题：安装新衬板提升条较高，钢球会被带到一定高度后抛落。此时冲击力大、粗粒破碎能力强、排矿速度快、台时处理量高。特别是一段粗磨：冲击作用决定处理能力。

衬板磨损后，提升条高度下降，钢球开始“滑落”。结果会出现：冲击减少、研磨增加、粗粒破碎能力下降、矿浆滞留时间变长。此时现场会出现一个典型现象：电流看着不低，但处理量越来越差，部分能量被消耗在介质间无效摩擦与浆体扰动中。磨机内部有效冲击作用减弱，逐渐向低效磨剥状态转变。

03.很多选厂最容易误判的3个问题

1. 细度变粗，以为是分级问题：很多厂发现：-200目突然下降。第一反应是：旋流器坏了、给矿浓度变了、钢球级配不合理。但实际上很多时候是衬板磨平以后，粗粒打不碎了。尤其磁铁矿、铜矿一旦磨衬板磨损后，粗颗粒破碎能力下降非常明显，返砂会越来越粗。

2. 电耗升高，以为是矿石变硬。有些厂吨矿电耗突然增加，第一反应“最近矿硬了。”实际上衬板磨平后，钢球有效抛落减少。大量能量消耗在球与球摩擦、球与矿浆摩擦、无效滑动。真正用于破碎矿石的有效能量反而下降，这是典型的有效能量利用率下降。

3. 钢球消耗增加，以为钢球质量不好。很多现场会发现衬板后期钢耗明显升高，但问题并不一定在钢球。因为衬板磨平后，钢球运动轨迹改变。钢球之间会产生更多挤压、滑磨、异常碰撞。结果钢球失圆更快，甚至会出现“椭球化”。

04.衬板到底磨到什么程度必须更换？

这是核心问题。很多厂家一直没有明确标准。实际上，行业里真正有效的判断，不是看“厚度”，而是看“提升能力是否失效”。现场选矿现场最实用的4个更换磨机衬板的判断标准如下：

1.提升条高度磨损50%以上，这是最关键指标。工业现场中，很多粗磨系统在提升条磨损达到原高度40%～60%后，磨矿效率会开始明显衰减，但具体临界值仍需结合矿石性质、转速率及磨机结构综合判断。

例如：新普通材质衬板提升条高度为120mm。当磨损至50～60mm时，很多磨机已经开始进入低效区。尤其一段球磨、粗磨系统、高硬度矿石影响会更明显。

2.若在矿石性质与分级条件基本稳定情况下，台时持续出现明显下降（部分现场超过10%），需重点排查衬板工况，这是最直接的生产指标。很多选厂会发现：衬板后期给矿量上不去、电流不稳定、返砂增加。如果在矿石性质没有明显变化、分级条件稳定、给矿粒度正常情况下，台时持续下降10%以上，就要重点检查衬板。很多时候不是工艺问题，而是提升能力已经不足。

3.磨矿细度持续恶化，特别是粗粒级别增加。例如：+0.15mm明显增多、-200目下降、单体解离不足。这种情况在磁铁矿、铜矿、金矿中非常常见。因为衬板后期粗颗粒已经打不碎。提升条已经完全失去了其作用。

4.衬板出现“波浪形偏磨”，这是非常危险的信号，说明磨机内部球荷已经失衡。继续运行容易导致衬板断裂、螺栓松动、筒体局部受力异常。严重时可能引发局部结构受力异常，增加设备安全风险。

05.决定衬板寿命的6个核心因素

为什么有些衬板寿命特别短？很多选厂以为衬板寿命只和材质有关。其实影响更大的，往往是工况。

1.矿石硬度：高硅、高石英含量矿石：磨蚀性极强。

例如石英岩型金矿、高硅磁铁矿、矽卡岩铜矿，衬板寿命可能只有普通矿石的60%左右。

2.钢球级配：大球过多：冲击剧烈。会明显增加衬板局部损伤。很多厂一味追求处理量，却忽略了衬板寿命。

3.转速率：磨机转速过高时，钢球抛落高度增加，衬板冲击负荷急剧上升，部分选厂为了提台时长期高转速运行，结果衬板寿命明显缩短。

4.补水制度：矿浆浓度过低时，钢球直接冲击衬板，缓冲作用减弱。缺少矿浆缓冲层，这是很多干磨、半干磨系统衬板异常磨损的重要原因。

5.给矿粒度波动：粗颗粒突然增多，会导致冲击载荷突变，局部异常磨损。特别是破碎系统不稳定时最明显。

6.衬板结构不匹配：有些磨机提升角设计不合理、波峰间距错误、提升条过低、导致钢球运动状态异常。

这种情况下即使材质再好，寿命也不会长。

06.很多选厂真正浪费的不是衬板，而是“拖着不换”

这是现场最常见的问题。不少矿山为了节省备件费用，一直拖到衬板很薄才换。结果电耗增加、回收率下降、台时下降、钢耗增加，这些隐性损失，往往远高于衬板本身价格。尤其是大型选厂，一台磨机处理量下降5%，一年损失可能就是数百万元。但很多企业并没有认真核算这笔账。

那么，能否在源头上解决这个衬板磨损的问题呢？答案是肯定的。

07.磨机衬板的理想选择

在粉碎仓，研磨体以冲击作用为主，要求衬板应具有抗冲击和耐磨性能。普遍采用高锰钢（ZGMn13）作衬板材料，它具有一定的抗冲击韧性，并且在受到一定的冲击时，他的表面产生冷作硬化，表面变得坚硬耐磨，一般硬度在HB300～350，韧性相当高，冲击值可达700Nm/cm。但在使用中，容易过早反凸弯曲变形，拉断固定螺栓，造成衬板脱落，使之寿命降低，一般平均寿命在6～7个月。

高铬铸铁硬度高，耐磨性好，在耐磨材料中居首。高铬铸铁是一种脆性材料，但经过适当的处理，可以制作粗磨仓衬板。但一般高铬铸铁用于较小冲击工况下，如磨煤衬板和破碎机衬板（抗磨板）等，耐磨性比高锰钢提高6～8倍，经济效益很显著。

现江苏国泰机械制造有限公司自主研发并生产的双金属耐磨复合衬板，采用双金属复合衬板（KMTBCr28+35#钢、耐磨层硬度HRC58～62）使用寿命较普通衬板高锰钢材质大于2-2.5倍，减少衬板更换次数，降低维护人员劳动强度。不仅继承了高铬铸铁的耐磨硬的通性，也规避了其易断没有韧性的缺点；且该种双金属耐磨复合衬板在选择磨机上无局限性，可以通用各类型球磨机，棒磨机。在减少球耗的同时，还能够提高磨机的台时处理量从而大大提高设备使用效率。是最能“短平快”地解决磨机衬板不耐磨、及磨机下矿量不稳定的理想选择。现已在中国国内有色金属和黑色金属矿山上（如铝矿、铜矿、镍矿、钼矿、锂矿、铁矿等）广泛应用并取得卓越的成效。

选择江苏国泰机械制造有限公司生产的双金属耐磨复合衬板，能够在原有衬板降低电耗的基础上，还能增加台式处理量，因其寿命是普通高锰钢衬板寿命的2～2.5倍，完全节约了选矿现场一整次停机更换衬板的人力物力，是选矿现场好的衬板选择。
