球磨机与棒磨机——磨矿家族的“钢铁战士” 及其重要配件

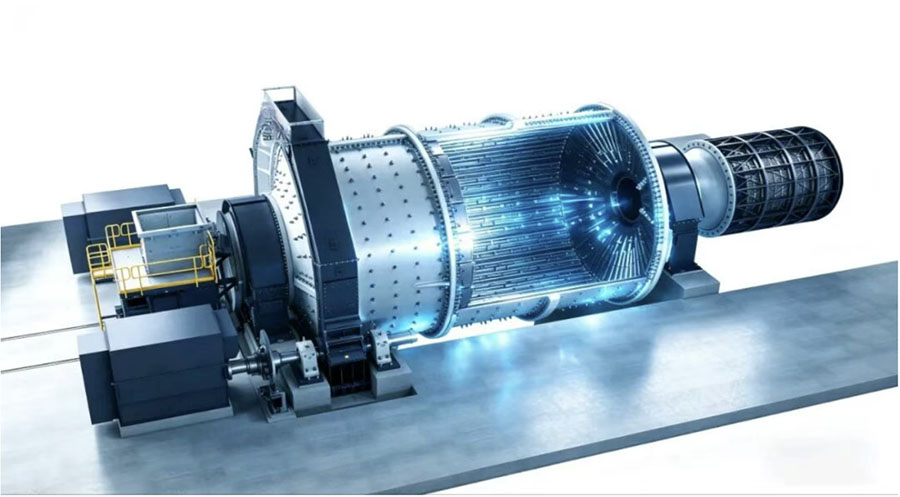

球磨机（Ball Mill）和棒磨机（Rod Mill）。它们长得像双胞胎：都是一个横躺着的大圆筒，由电机驱动旋转，矿石从一端进去，细粉从另一端出来。但性格完全不同：一个暴力，一个温柔；一个能磨到极细，一个只磨到中粗；一个是“电老虎”，一个是“省电一点点”。今天，我们把这两位钢铁战士放在一起，好好聊聊。选矿学里说，球磨机和棒磨机是磨矿设备里应用最广的两种。它们之间没有“谁更好”，只有“谁更适合”。

长得像，但“肚子”里不一样

如果你站在一台球磨机和一台棒磨机面前，第一眼很难分出谁是谁。它们都是横躺的圆筒，两端有端盖，内壁有衬板和提升条。

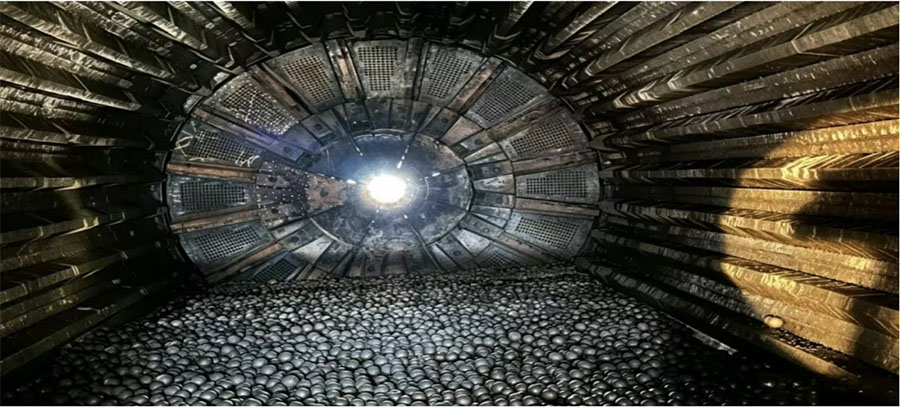

唯一的区别在“肚子”里：球磨机里面装的是钢球（Steel Balls）。大大小小的钢球混在一起，装满筒体容积的35%到40%。小的十几毫米，大的一百多毫米。圆筒旋转时，提升条把钢球带到高处，然后“哗啦”一声掉下来，砸在下面的矿石上。就像暴雨，无数雨点砸在地上——暴力，但覆盖面广。

棒磨机里面装的是钢棒（Steel Rods）。一根一根整齐地排列着，像一捆原木。棒的直径40到100多毫米，长度比筒体略短。圆筒旋转时，钢棒不像钢球那样“飞”，而是在筒体底部“翻滚”。矿石被夹在钢棒之间，被慢慢碾碎。就像擀面杖——温柔，但均匀。

就是这个小区别，让两位钢铁战士的工作方式完全不同。选矿学里说，钢球是“点接触”——钢球和矿石只有一个点接触；钢棒是“线接触”——钢棒和矿石沿一条线接触。

点接触像锤子砸——砸得狠，但砸不准。线接触像擀面杖碾——温柔，但覆盖面积大。

一个暴力，一个温柔

球磨机：暴力砸击。球磨机有几个硬本事：

第一，它能磨得非常细，200目甚至更细——200目是什么概念？一英寸长度上有200个网孔，每个孔只有75微米，比头发丝还细。对于大多数金属矿石，矿物颗粒在200目左右就能彻底“解离”，为后面的浮选、磁选、浸出铺路。

第二，它适应性强。不管什么矿石——硬的软的、干的湿的、粗的细的——球磨机都能磨。改变钢球大小、添加量、填充率、转速，就能适应不同的物料。选矿学里说，球磨机是磨矿设备里“最不挑食”的。

第三，它单机处理量大。大型球磨机每小时能处理几百吨甚至上千吨矿石，大型矿山往往只需要一两台就能撑起全厂的磨矿任务。

但球磨机的缺点也很明显：首先，它太费电了。选矿学里说，球磨机的能量利用率只有1%到3%——你给它100度电，只有1到3度真正用在磨矿上，剩下的97度都变成了热量和噪音。一座日处理1万吨的选矿厂，光是球磨机的电费，一年就是几千万元。所以它有个外号——“电老虎”。

其次，它容易过磨。钢球在筒体里乱砸一气，有些已经够细的颗粒还会被反复砸到，变成“细泥”。细泥在后续的浮选里很难回收，反而坏事。

棒磨机：温柔碾压

棒磨机恰好补上了球磨机的短板。

第一，它的产品粒度更均匀。选矿学里说，棒磨机的产品粒度曲线更“陡峭”——大多数颗粒都集中在目标尺寸附近，不会出现太多“过粗”或“过细”的。因为钢棒是“线接触”，一根钢棒压下去会碾碎一排矿石，而不是只砸到一个点。

第二，过磨少。钢棒在底部“翻滚”，不太会把细颗粒带到高处再砸下来。颗粒磨到一定程度后，就顺着水流排出去，不会再被过度研磨。选矿学里说，对于处理脆性矿石、或者后面要经过重选（对细泥敏感）的工艺，棒磨机是更好的选择。

第三，能量利用率略高。虽然棒磨机也是“电老虎”，但它的能量利用率比球磨机略高一些，因为能量更多地用在碾碎矿石上。

但棒磨机也有短板：它磨不细，只能到0.5到2毫米左右；它操作娇气，给料不能断、启动不能带料；它不能处理太细的料，钢棒之间的缝隙会被细料填满。

怎么分工？一个守前门，一个守后门

在选矿厂里，球磨机和棒磨机通常是“搭档”，而不是“对手”。

最经典的配置是：棒磨机在前面做粗磨，球磨机在后面做细磨。流程是这样的：破碎机出来的料（5到20毫米）→ 棒磨机（磨到0.5到2毫米）→ 球磨机（磨到200目以下）→ 分级设备 → 浮选。

为什么这样分工？棒磨机做粗磨，让矿石颗粒从“小石子”变成“粗砂”。它的产品均匀、过磨少，不会提前产生太多细泥。球磨机做细磨，让“粗砂”变成“面粉”。它能磨到最细，为后面的浮选创造最佳条件。这叫“各司其职、优势互补”。

当然，不是所有选矿厂都这样配置。有些厂用半自磨机代替棒磨机做粗磨，有些厂直接用球磨机做一段磨矿。选矿学里说，选择哪种方案，要看矿石性质、产品要求和投资预算。

一个“电老虎”，一个“省电一点点”

球磨机的电耗，是选矿厂里最大的单项开支。一台日处理1万吨的球磨机，一年电费就是几千万元。棒磨机呢？比球磨机省电一点点。为什么？因为钢棒不是“抛落”而是“滚动”，能量更多地用在碾碎矿石上。但别高兴太早——棒磨机只是“比球磨机省电”，它还是“电老虎”，能量利用率也就高几个百分点。

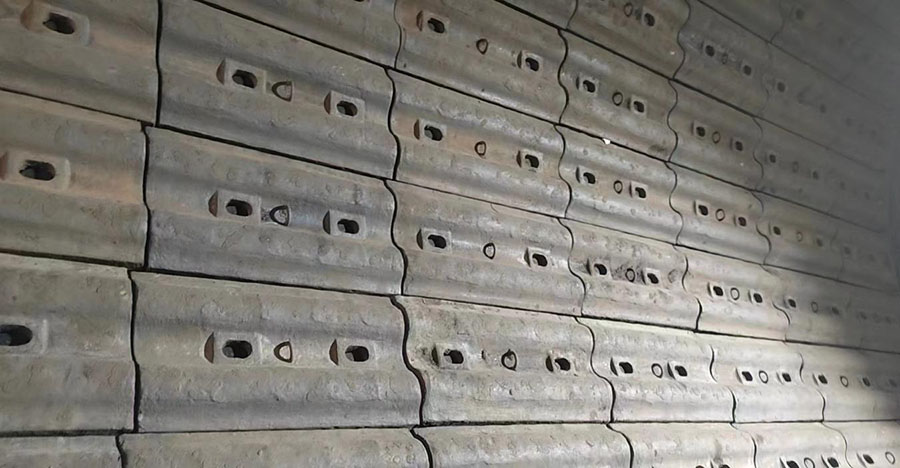

如果想要做到真正意义上省电，合理升级磨机上的原始配件是至关重要的，而磨机衬板是最能直接保护磨机本体，且直接影响电流电耗的关键原件之一。现江苏国泰机械制造有限公司自主研发并生产的双金属耐磨复合衬板，采用双金属浇铸工艺（KMTBCr28+35#钢、耐磨层硬度HRC58～62）使用寿命较前者大于2-2.5倍，保护磨机本体的同时，减少衬板更换次数，降低维护人员劳动强度。不仅继承了高铬铸铁的耐磨硬的通性，也规避了其易断没有韧性的缺点；且该种双金属耐磨复合衬板在选择磨机上无局限性，可以通用各类型球磨机，棒磨机。在减少球耗的同时，还能够提高磨机的台时处理量从而大大提高设备使用效率。是能“短平快”地解决磨机衬板不耐磨、及磨机下矿量不稳定的理想选择。

并且，因为该衬板自身硬度高，采用双波峰的设计，能将钢球自身提高高度比原有衬板高出一大截，通过自身的重量惯性，而磨损物料矿石，因此每台磨机的电耗能比原有高锰钢衬板使用时有明显降低：单台6096溢流型球磨机，仅通过衬板的不同，采用江苏国泰机械制造有限公司生产的双金属衬板能比其他金属衬板省30个电流左右，是能真正维护选矿现场，为选矿单位降本增益的好磨机衬板。
