球磨机衬板的作用与材质选用说明

一、球磨机衬板的主要作用

1. 保护筒体，防止磨损破坏

衬板直接承受钢球与矿石的冲击、摩擦与冲刷，避免筒体钢板被磨穿、变形、开裂，延长球磨机主体设备使用寿命。

2. 提升钢球与矿料，强化破碎研磨

通过衬板的波形、阶梯形等结构，将钢球和矿料带到一定高度后抛落，形成强力冲击破碎，保证磨矿效果。无衬板时钢球仅滑动，无法正常磨矿。

3. 提高磨矿效率与产量

合理的衬板结构可优化钢球运动轨迹，使破碎、研磨更均匀，提高处理量，保证出料粒度稳定，满足选矿工艺要求。

4. 降低能耗与钢耗

优质衬板能让钢球做功效率更高，减少无效能耗，降低钢球消耗，节约运行成本。

5. 减少设备维修与停机时间

保护筒体不受损坏，降低设备故障频率，延长检修周期，提高选矿厂连续作业稳定性。

二、球磨机衬板常用材质对比

1. 高锰钢衬板

优点：韧性好、抗冲击能力强，受冲击后表面硬化，越用越耐磨。

缺点：无冲击工况下磨损较快。寿命稳定但时间不长，衬板厚度较高影响磨机内部容积率，导致选矿磨机下矿量不高。

适用场景：半自磨机、球磨机粗磨仓，矿石块度大、冲击力强的工况。

2. 高铬合金衬板

优点：硬度高、耐磨性极强，使用寿命长。

缺点：韧性较差，不耐强烈冲击。容易衬板断裂造成磨机停机，极大程度影响现

场工况。

适用场景：球磨机细磨仓，以研磨为主、冲击较小的工况。

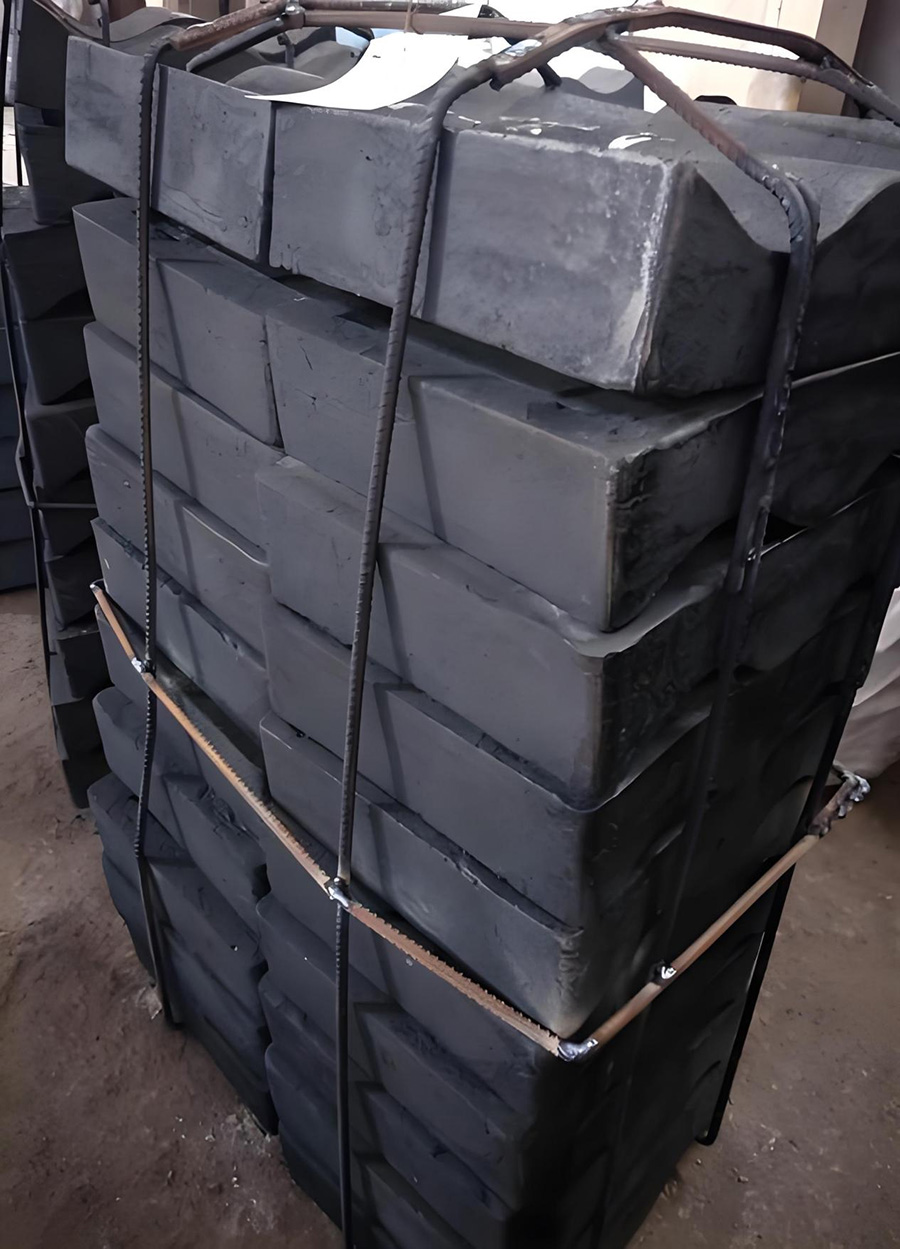

3. 橡胶衬板

优点：重量轻、噪音低、耐磨、安装方便、成本低。

缺点：不耐高温、不耐尖锐矿石、不耐强冲击。下矿处理量不高。

适用场景：湿式二段磨矿，金矿、铁矿等中小型球磨机。

4.双金属耐磨复合衬板

优点：整体衬板硬度高，韧性极高，抗冲击能力极强，整体寿命是普通高锰钢衬板的2倍及其以上，且不易断裂。在减少磨机球耗的同时，会显著提高磨机下矿处理量；减少磨机衬板的更换维护时间，为选矿厂弥补停机欠产的产能。

缺点：成本高，造价高；生产周期较长；小磨机无法双金属铸造。

适用场景；选矿厂大型球磨机，适用于一段磨，二段磨强磨工况。

三、快速选用原则

• 粗磨仓、冲击大 → 高锰钢衬板，双金属耐磨复合衬板

• 细磨仓、磨损大 → 高铬合金衬板，双金属耐磨复合衬板

• 湿式二段磨、追求低成本 → 橡胶衬板
